Les lignes de traitement, rééquipées entièrement entre 1947 et 1955,
et réduites à 7, ont été automatisées de 1989 à 1994
Matériel utilisé : automates programmables TELEMECANIQUE
Transcription de publication TELEMECANIQUE
-
L’Automate TSX 47-40 est un système de commande programmable de Télémécanique, qui permet de contrôler et de régler des processus industriels complexes.
-
Ce système est composé de plusieurs cartes électroniques et peut être utilisé dans des applications automatisation de lignes de production, de commande à distance, de mesure et de réglage
-
La carte électronique « TSX DST 3292 » est destinée aux sorties Tout Ou Rien et permet de contrôler jusqu’à 32 appareils électromécaniques ou électro-pneumatique en parallèle.
-
Méthode de travail pour réaliser la schématique électrique d’automatisation :

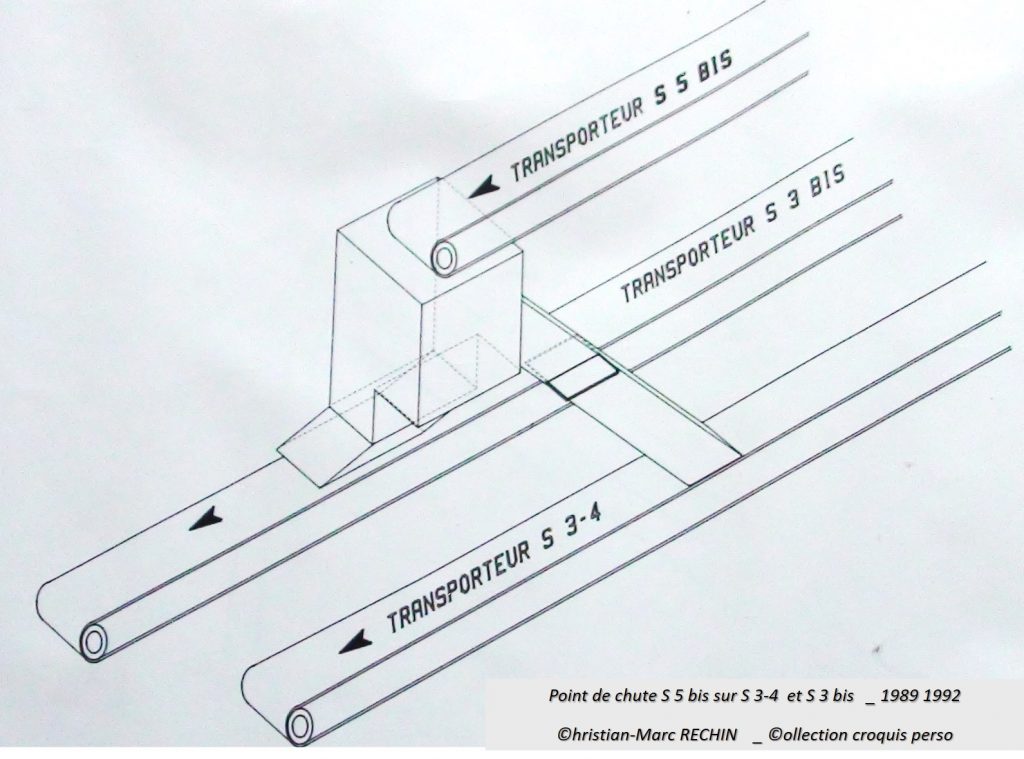

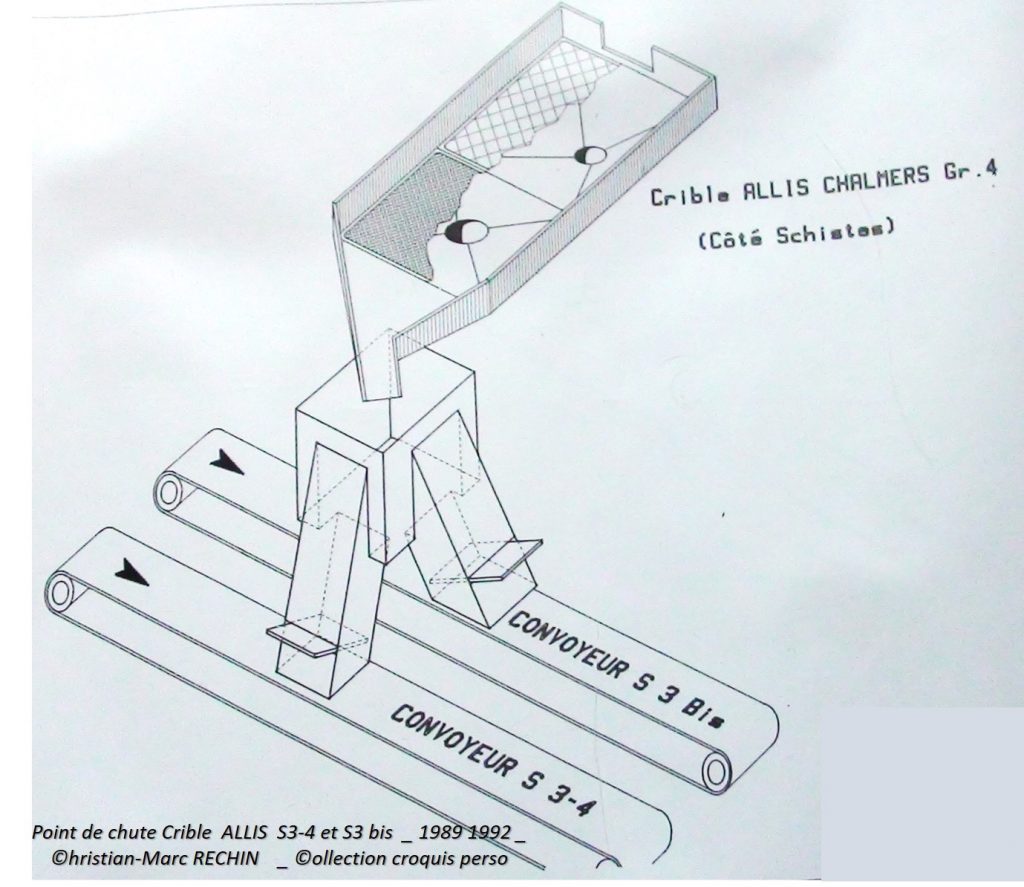

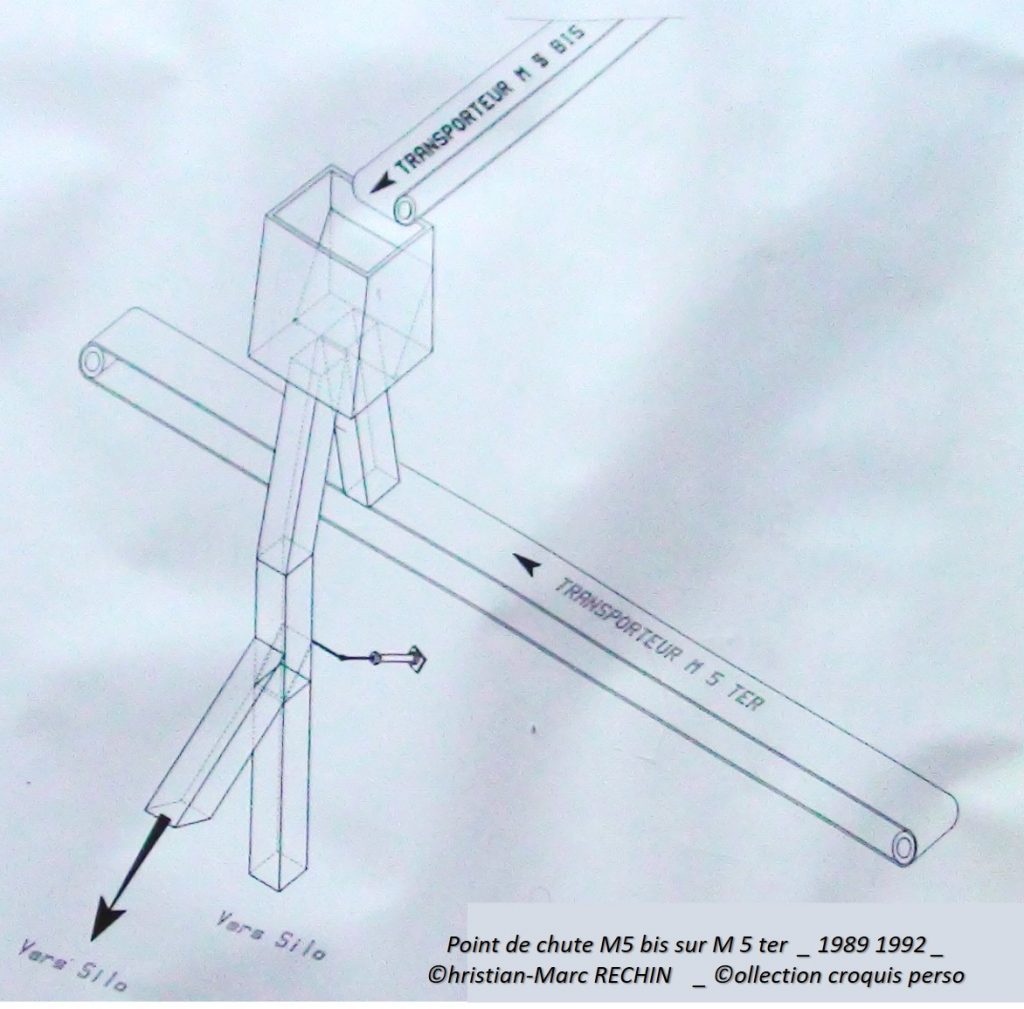

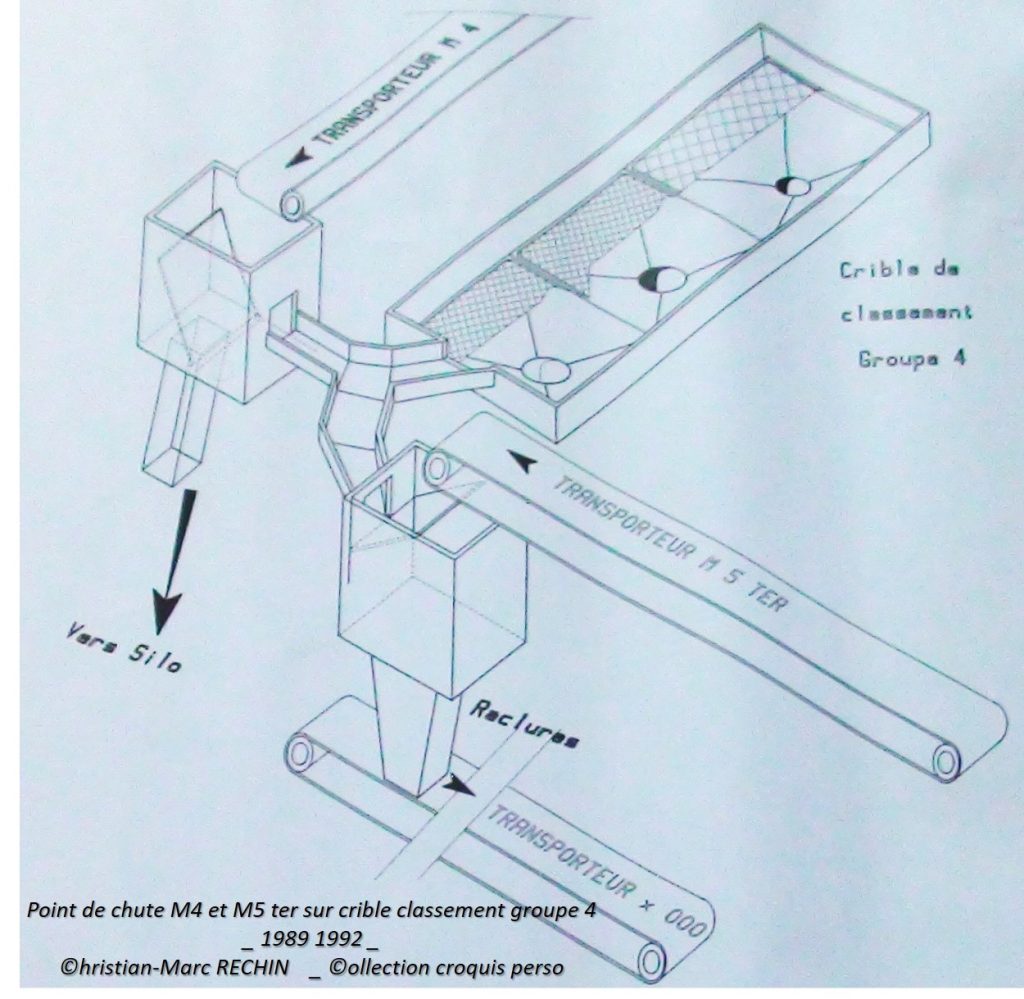

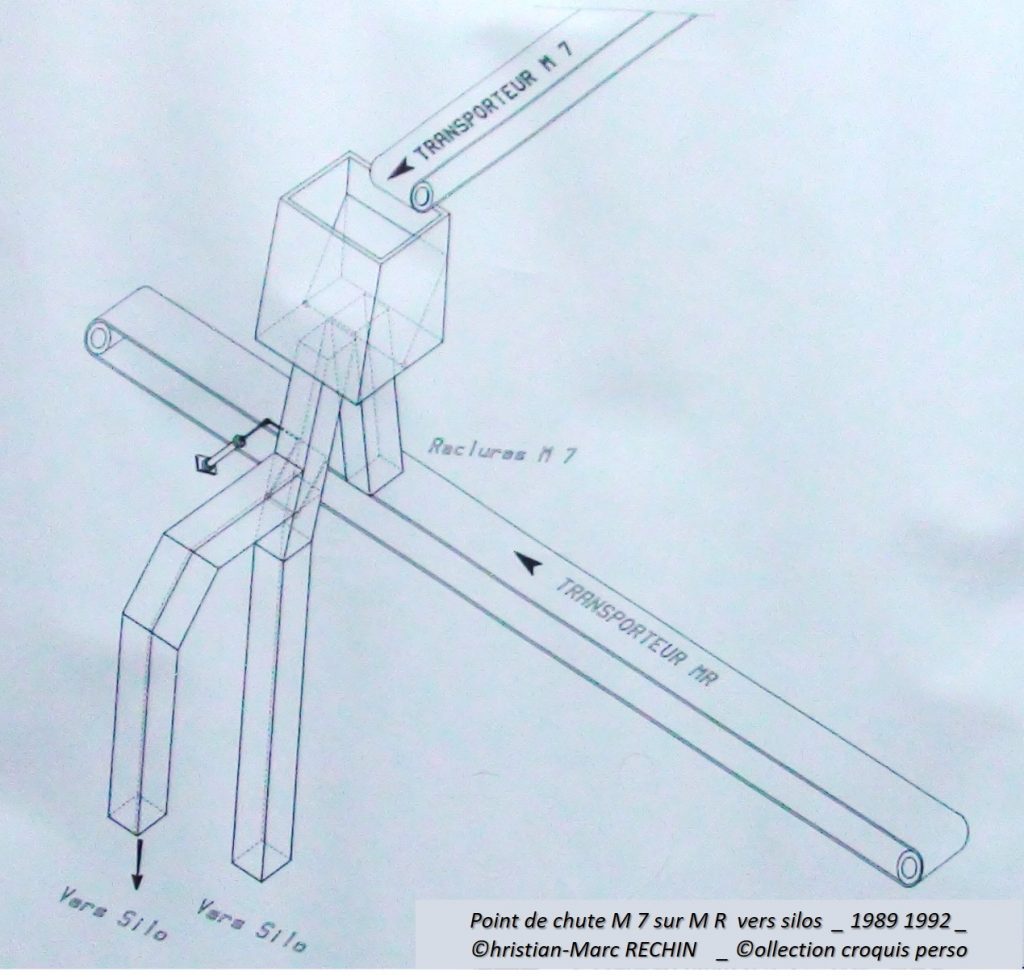

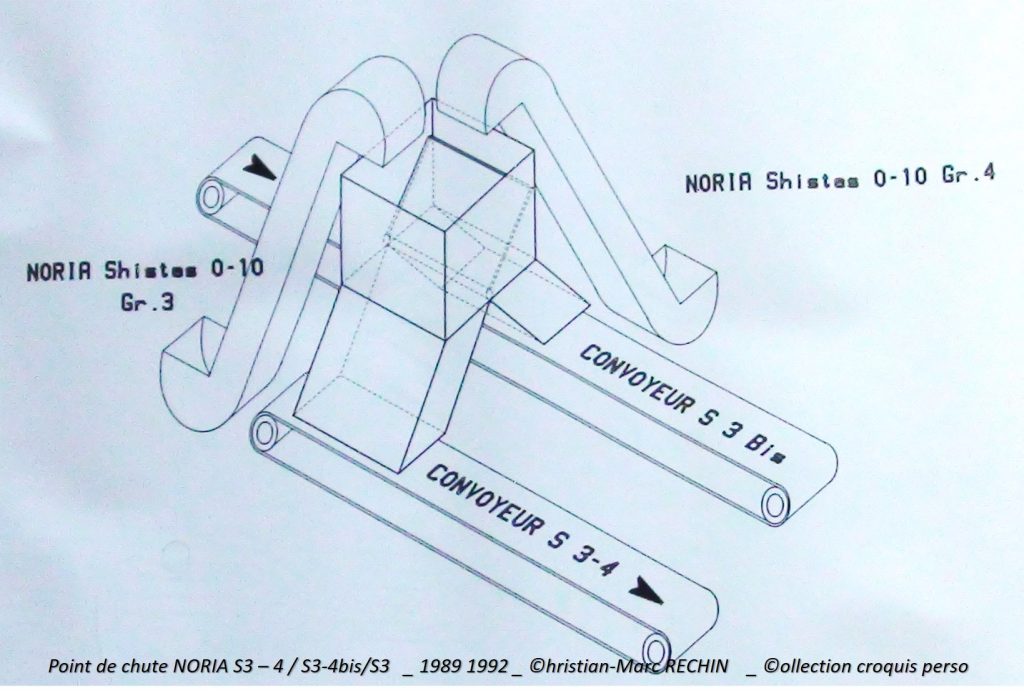

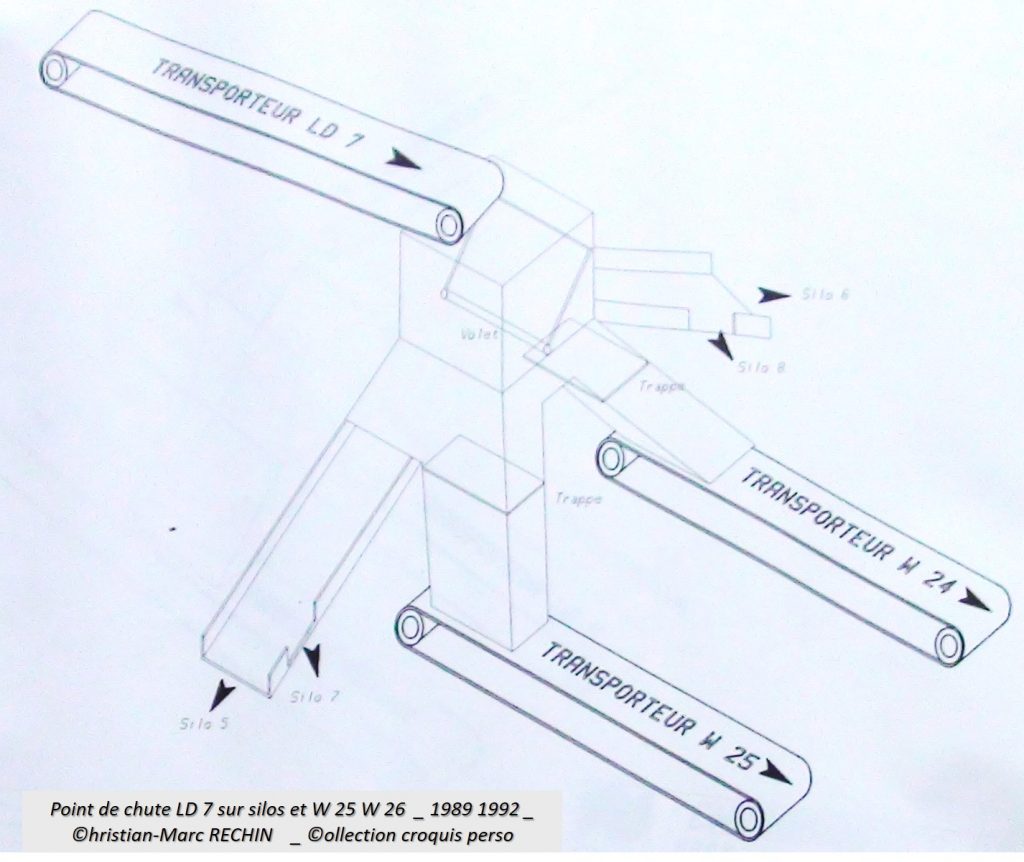

Présentation de quelques modèles de croquis en 3D dessinés
pour visualiser et repérer tous les contacts électriques
Ces croquis permettent de comptabiliser et nommer précisément
chaque fil entrée (information)
ou sorties (ordre de commande)
pour le branchement aux automates TSX 47 TELEMECANIQUE
Le convoyeur ou transporteur S 5/6/7 va déverser ses produits sur :
-
le convoyeur S 3 bis
-
le convoyeur S 3 – 4
-
-
en fonction de la position du
L’automate a besoin :
-
d’un programme automatisé écrit en langage GRAFCET par exemple
-
d’informations nommées « Entrée » qui regroupe des infos de niveau, de position ou autre info de fonctionnement d’un moteur électrique,
-
d’ordres de commande nommés « Sortie » qui alimente électriquement des amplificateurs pour moteurs ou électrovannes,
